مراحل تعمیر پنل ال ای دی سقفی اولین مرحله ای که در مواجه با یک چراغ سقفی سوخته روبه رو می شویم این است که با فازمتر کوچک بررسی کنیم که ورودی سیم برق به چراغ برق دارد یا خیر.
زیرا ممکن است به هر دلیلی مانند تمیز کاری تا دست کاری های ایجاد شده در بالای کناف های سقف کاذب سبب شود که سیم برق از آن جدا شود.
اگر مشکل از ورودی سیم برق نبود، بعد از این مرحله یکی از قسمت هایی که امکان خرابی و مشکل دارد ترانس لامپ ال ای دی است.
برای تست این قسمت ساده ترین راه استفاده از ترانس یکی دیگر از هالوژن های سقفی سالم است.
کافیست ابتدا فیش متصل کننده چراغ به ترانس را از آن جدا کنید و چراغ را با ترانس دیگری امتحان کنید.
اگر چراغ روشن شد مشکل را با خرید یک ترانس رفع نمایید که هزینه کمتری نسبت به نسبت به تعویض کل پنل دارد.
اما اگر مشکل از ترانس لامپ ال ای دی سقفی نبود مشکل بعدی قطعا از لامپ های LED داخلی است که قطعا دچار سوختگی شده است.
برای تعمیر این قسمت کافی است پیچ های بدنه اصلی پنل را باز کنیم.
شاید در مدل هایی از نوع پرسی باشد که باید خارهای اتصال صفحه را از بدنه جدا کنید تا به لامپ های هالوژن دسترسی پیدا نمایید.
سپس نوع ال ای دی متناسب با پنل را تهیه کرده و با یک عدد هویه دو سیم پایه چراغ را از لحیم باز کرده و ال ای دی جدید را جایگذین می کنیم.
قسمت پشت چراغ به عنوان یک هیسینک قوی و رابط حرارتی مهم عمل میکند تا مانع از داغ شدن و سوختن سریع لامپ ها می شود.
برای اتصال دقیق و درست بدون فاصله هوایی چراغ به هیت سینک باید از ماده ای به نام خمیر سیلیکون استفاده شود.
خمیر سیلیکون در واقع واسطی بین لامپ و هیت سینک می باشد.
تکنولوژی پنل LED برای روشنایی از سایر پنل ها متفاوت است.
در آن نسبت به سایر لامپها، تراشه های بیشتری وجود دارد و نور بیشتری تولید میکند.
البته این پنل معمولاً در ابعاد بزرگ تولید میشود و به صورت پنل های ۶۰ در ۶۰ و ۵۰ در ۵۰ و یا ۳۰ در ۶۰ و… که می توانند جهت تامین روشنایی محیط های بزرگ مورد استفاده قرار گیرند.
انعطاف در طراحی، میزان روشنایی بالا، طول عمر بالا از ویژگیهای مثبت آن است.
شاید برایتان جالب باشد که بدانید اجزای تشکیل دهنده پنل ال ای دی چیست.
در ادامه از ساختار و اجزای پنل ال ای دی میگوییم: قاب پنل های LED پنل های ال ای دی طوری طراحی و ساخته می شوند که شرایط نوری بهتری را فراهم کنند.
پنل های آرام الکتریک از جنس آلومینیوم یا ABS برای جلوگیری از نشت نور و انتشار گرما به اطراف طراحی شده اند.
به همین خاطر یکی از اجزای مهم این پنل های به حساب می آیند.
لازم به ذکر است در حال حاضر بسیاری از تولیدکنندگان از PVC برای تولید قاب استفاده می کنند.
دیفیوزر پنل های ال ای دی سومین لایه دیفیوزر است.
ال ای دی مورد استفاده در این پنل ها شبیه سایر چراغ های LED معمولی ولی با نور خروجی بالاست.
وظیفه ی دیفیوزر توزیع یکنواخت نور در سراسر سطح است.
صفحه بازتابنده نور پنل های ال ای دی صفحه هدایت کننده نور که به آن صفحه بازتابنده نور نیز گفته می شود یکی دیگر از اجزای اصلی پنل های ال ای دی است.
با حالت جامدی که دارد اثر شگفت انگیزی در کیفیت روشنایی و پخش نور دارد.
صفحه ی انعکاسی به کار رفته در پنل های LED که به منظور بهبود اثر نور استفاده شده است از مواد نانوتکنولوژی تهیه شده است که می تواند انعکاس را به ۹۰ درصد برساند.
تأمین کنندۀ توان پنل LED پنلهای LED سیستم درایور LED دارند.
این سیستم باعث میشود جریان یکنواخت و ثابت انرژی برای لامپ ساخته شود که دو نوع عایقشده و بدون عایق دارند.
درایور پنل LED از بیرون قاب پنل تراشههای LED و SMD را تغذیه میکنند.
عیب یابی LED ها : برخی از ال ای دی های از بین رفته، نشانه ی ظاهری دارند به طوریکه لکه ای سیاه بر روی آنها مشاهده می گردد.
وقتی LED ای می سوزند باعث قطع شدن قسمتی و یا تمام لامپ می شود.
اجزای کلی تشکیل دهنده لامپ LED: 1- فریم (قاب) لامپ : تمامی اجزای لامپ در داخل قاب قرار می گیرند.
حباب نیز نیز جزئی از قاب هست.
2- برد مدار چاپی LED ها: تمامی LED ها با سیم کشی مربوطه روی این برد نصب هستند.
3- درایور: وظیفه آن تبدیل برق قوی خانگی به برق تنظیم شده و مناسب جهت ال ای دی هست.

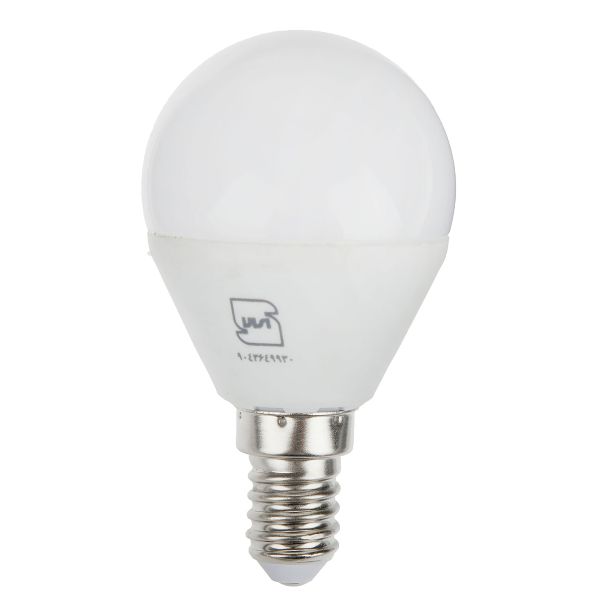

لامپ های ال ای دی به طور کلی از 5 قسمت مجزا تشکیل شده اند که شامل بدنه، درایور یا برد الکترونیکی، حباب، چیپ ست «صفحه آلومینیومی» و سرپیچ لامپ تشکیل شده است.
حباب لامپ حباب لامپ ال ای دی معمولاً از جنس پلاستیک نسوز بوده و قابلیت انتقال و پراکنده کردن نور را دارد.
بدنه لامپ بدنه لامپ خود شامل دو بخش می شود.
قسمت آلومینیومی داخلی و روکش پلاستیکی که از جنس PBT می باشد.
هدف اصلی بدنه لامپ ها انتقال دمای چیپ های اس ام دی (SMD chips) به محیط بیرون می باشد.
در واقع تنها راه انتقال حرارت تولید شده از چیپ های SMD از طریق بدنه صورت می گیرد.
برد الکترونیکی مدار درایور این قسمت از قطعات الکترونیکی تشکیل شده است و وظیفه اصلی آن انتقال توان و ولتاژ به چیپهای اس ام دی است.
در واقع چیپ های لامپ های ال ای دی عموماً با ولتاژ DC و با جریان ثابت کار می کنند.
لذا به قطعات و مدارهای الکترونیکی نیاز است تا بتوانی برق ac را به DC و متناسب با چیپ ست مورد استفاده تبدیل کرد.
درایور یا اصطلاحاً مدار تغذیه در لامپ های ال ای دی عموماً داخل بدنه لامپ قرار می گیرد و شامل IC، فیوز، سلف، دیود، خازهای الکترولیتی و … می باشد.
خروجی مدار درایور یک ولتاژ DC با جریان کنترل شده را برای چیپ ست تولید می کند.
چیپ ست چیپ ست لامپ های ال ای دی متشکل از یک صفحه آلومینیومی می باشد که روی آن متناسب با توان لامپ تعداد مشخصی چیپ های SMD (دیودهای نورانی) تعبیه شده است.
صفحه آلومینیومی به این دلیل استفاده می شود که دمای دیودهای نورانی اس ام دی مونتاژ شده را به بدنه منتقل کند.
در واقع چیپ های SMD دمای خود را به صفحه آلومینیومی منتقل کرده و سپس به بدنه آلومینیومی و نهایتاً از طریق قسمت پلاستیکی بدنه، گرما به بیرون منتقل می شود.
مالکان استخرهای سرپوشیده یا استخرهای خانگی چنانچه با خرابی چراغ های آن مواجه شوند و قصد تعمیر آن را داشته باشند می توانند در کمترین زمان ممکن و با کمترین هزینه نسبت به تعمیر چراغ استخر اقدام نمایند تعمیر چراغ استخر تعمیر چراغ استخر بستگی به نوع و مدل چراغ دارد، اما در کل مراحل زیر میتواند به شما در تعمیر چراغ استخر کمک کند: بررسی منبع برق: اگر چراغ استخر با برق مشکل دارد، باید منبع برق (مانند سیمها و پریز) را بررسی کنید و اطمینان حاصل کنید که درست کار میکنند.
بررسی لامپ چراغ: برای تعمیر چراغ استخر، باید لامپ را بررسی کرده و اطمینان حاصل کنید که با برق وصل شده است.
در صورتی که لامپ خراب است، باید آن را تعویض کنید.
بررسی کابلها: کابلها به چراغ وصل هستند و باید بررسی شوند تا اطمینان حاصل شود که هیچ کدام از آنها خراب نشده است و به درستی کار میکنند.
بررسی تراشهها: در صورتی که چراغ استخر با تراشههای آلوده یا خرابی در سطح تابش چراغ مواجه شده است، باید تراشههای آن را تعویض کنید.
بررسی تنظیمات چراغ: در بعضی موارد، تنظیمات چراغ ممکن است نیاز به تعدیل داشته باشند.
اگر چراغ استخر شما تنظیمات نور بالایی و یا پایینی خود را از دست داده است، باید آن را بررسی کرده و تنظیمات را به درستی تنظیم کنید.
در هر صورت، برای تعمیر چراغ استخر بهتر است که از یک تکنسین حرفهای در این زمینه کمک بگیرید تا از صحت و سلامت سیستم تصفیه آب و چراغ استخر اطمینان حاصل کنید.
چراغ های استخری LED جزو جدیدترین تکنولوژی های روشنایی استخر به شمار رفته و به نوعی یک تحول در این حوزه محسوب می شوند.
چراغ های LED نوری قوی و با نفوذ تولید می کنند.
نور چراغ های LED مسافت بیشتری در آب را روشن می کنند.
تفاوت ظاهری که بین نور چراغهای هالوژن و LED می توان مشاهده کرد، این است که نور چراغهای استخر LED حالت یکنواخت و روشنی داشته و گسترش و بازتاب بیشتری در آب دارند.
اما نور چراغ های هالوژن بصورت مستقیم و ستون نور است.
این موضوع مخصوصاً خودش را در استخرهایی که رنگ سطح آنها کمرنگ است خودش را بیشتر نشان می دهد.
در استخرهای با سطوح تیره رنگ، انعکاس نور بواسطه جذب نور در سطوح تیره، کمتر اتفاق می افتد.
تنوع رنگ در چراغ های استخری LED نیز یکی دیگر از مزیت های مهم این نوع چراغ ها محسوب می شود.
رنگ چراغ های LED میتواند به روشهای مختلف مانند کلید قطع و وصل از داخل تابلو، ریموت کنترل و یا برنامه ریزی زمانی تغییر رنگ انجام گیرد.
در برخی مدلهای پیشرفته تر، امکان اتصال نورپردازی چراغ به موبایل نیز فراهم شده است.
نکته بسیار مهم دیگر این است که چراغ های استخر LED بین 3 تا 5 برابر نسبت به چراغ های هالوژن راندمان بالاتری داشته، حدود 90% گرمای کمتری تولید کرده و از طول عمر بیشتری در حدود 50,000 ساعت در مقایسه با طول عمر چراغ های هالوژن با حدود عمر 1,000 ساعت برخوردار هستند.
به عبارت ساده تر، اگر فرض کنید چراغ LED یک استخر در روز حدود 4 ساعت و هر هفت روز هفته روشن باشد، عمری حدود 34 سال خواهد داشت! لازم به ذکر است که برخی از انواع چراغ های LED حتی تا 70,000 ساعت عمر نیز دارند.
عیب یابی LED ها : برخی از ال ای دی های از بین رفته، نشانه ی ظاهری دارند به طوریکه لکه ای سیاه بر روی آنها مشاهده می گردد.
وقتی LED ای می سوزند باعث قطع شدن قسمتی و یا تمام لامپ می شود.
اجزای کلی تشکیل دهنده لامپ LED: 1- فریم (قاب) لامپ : تمامی اجزای لامپ در داخل قاب قرار می گیرند.
حباب نیز نیز جزئی از قاب هست.
2- برد مدار چاپی LED ها: تمامی LED ها با سیم کشی مربوطه روی این برد نصب هستند.
3- درایور: وظیفه آن تبدیل برق قوی خانگی به برق تنظیم شده و مناسب جهت ال ای دی هست.
در بازار این دسته از چراغ ها را با نام های مختلفی نام میبرند تمامی این نام ها از جمله نور خطی ، چراغ لاین ، لاینر نوری ،چراغ لاین، چراغ لاینی، لاین نوری و .
.
.
.
به چراغ های از جنس آلمینیوم که به صورت خط نوری توسط نوار های ال ای دی داخل آن نور از خود ساطع میکنند گفته میشود .
چراغ خطی از اجزاء مختلی تشکیل شده است که از جمله این اجزاء میتوان به موارد زیر اشاره کرد: 1- ماژول چراغ خطی که در واقع منبع روشنایی چراغ است.
2- رفلکتور چراغ خطی، علاوه بر پخش نور بخش زیادی از خنک کنندگی چراغ را نیز بر عهده دارد.
3- دیفیوزر چراغغ خطی که در مقابل منبع نور قرار دارد و از ایجاد خیرگی توسط چراغ جلوگیری میکند.
4- درایور چراغ خطی که به عنوان قلب تپنده چراغ خطی شناخته میشود.
5- و بدنهی چراغ خطی که باید از جنس آلومینیوم با کیفیت باشد.
چراغ خطی یکی از به روزترین انواع چراغهای الایدی است که امروزه بسیار مورد توجه مهندسین و طراحان نورپردازی قرار گرفته است.
چراغ خطی با قابلیت نصب در سه حالت روکار، آویز و توکار که خود به نوع نصب توکار با لبه و بدون لبه تقسیم میشود و همچنین قابلیت سفارشی سازی در اشکال هندسی مختلفی مانند مربع، مستطیل و غیره یکی از کاربردیترین چراغهایی است که علاوه بر تامین روشنایی عمومی به دلیل ظاهر مدرن و مینیمال خود جلوهای دکوراتیو نیز به فضای شما میبخشد.
نور خطی توکار در چراغ لاینری توکار، قاب و بدنه درون شیاری که برای جاگذاری این چراغ آماده شده، قرار میگیرند.
در نتیجه فقط امکان دیدن قسمت دیفیوزر و روشنایی بخش چراغ فراهم میشود.
لاین خطی توکار از پرکاربردترین نورپردازیهای خطی است که اتصالات این دسته از نورپردازیها در یک سطح فرو رفته قرار دارد.
روکش میتواند گچ، تخته، سنگ، سرامیک و محصولات مشابه آن باشد و تا لبه دیفیوزر به اجرا دربیاید تا ظاهری ظریف ایجاد کند.
اگر اتاق فضای بصری کمی را اشغال کند، با استفاده از نورپردازی مدل توکار میتوان فضای اتاق را بزرگتر نشان داد و علاوهبر افزایش دید، علاقه و آرامش خاصی را به محیط خواهد بخشید.
نور خطی آویز این نوع از لاین نوری، با استفاده از آویز کابلی یا تلسکوپی از سقف کار میشود.
با این امکان ظاهر مدرن حفظ خواهد شد.
در نوع چراغ لاینری آویز کابلی سیم انتقال جریان از کابل آویز جدا است و بهصورت موازی قرار میگیرد.
چراغ لاینی بدون لبه این دسته از لاین نوریها برای طراحیهایی کاربرد دارند که به جز نور، هیچ جزئی از چراغ خطی بر روی سقف پیدا نباشد.
به عبارتی این چراغهای بدون لبه در دکوراسیون و زیبایی اهمیت زیادی دارند.
زیرا با استفاده از این روش نور بهصورت یکنواخت و ساده با سقف دیده میشود.
چراغ لاینر لبهدار در این نوع چراغ خطی لبهدار، لبههایی با عرض حدود یک سانتیمتر در اطراف دیفیوزر چراغ قرار میگیرد.
با استفاده از این لبهها میتوان نصب این چراغها را بهراحتی انجام داد.
نور خطی دفنی لاین نوری دفنی از نمونههای دیگر نورپردازی خطی است که در فضاهای باز مورد استفاده زیادی قرار میگیرد و علاوهبر زیبایی، بهعنوان منبع نور اصلی محیطهای مختلف استفاده میشود.
این نورها مقاومت بالایی در برابر شرایط آبوهوایی شدید دارند و برای همین در مکانهای عمومی مورد استفاده و توجه قرار میگیرند.
همچنین برای افرادی که قصد نورپردازی باغها و تراس و سایر املاک را دارند نیز، مناسب هستند.
به طور کلی با استفاده از این نورپردازی میتوان دکوراسیونهای فضای محیط را ارتقاء داد و از هر نوع حادثه و خسارت جلوگیری کرد.
چراغ خطی زیر کابینتی یکی دیگر از انواع نورپرازی خطی بهعنوان زیرکابینتی شناخته میشود.
به نوعی میتوان آن را از زیرمجموعههای چراغهای لاینری توکار دانست.
این نوع بهصورت مخفی در قسمتهای پایینی کابینت نصب شده و میتواند جلوه متفاوتی را به آشپزخانه ببخشد.
چراکه تاثیر زیادی در افزایش روشنایی و زیبایی محیط آشپزخانه خواهد داشت.
چراغ خطی کنجی چراغ کنجی یکی از روشهای نورپردازی بهشکل 90 درجه و روکار است.
چراغ زیرکابینتی کنجی از بدنهای آلومینیومی با دیفیوزر کلیکی ساخته شدهاست.
همین امر باعث افزایش طول عمر ماژولهای الایدی داخل چراغ خواهد شد.
لازم به ذکر است که ولتاژ ورودی چراغ 12 ولت بوده و در 3 رنگ عرضه میشود.
چراغ خطی قرنیز از محصولات جدید و بسیار پرطرفدار در صنعت نورپردازی خطی، چراغ خطی قرنیزی است.
این چراغ در دسته نورپردازی خطی روکار قرار میگیرد و نصب آن در قرنیز دیوار انجام خواهد شد.
چراغ قرنیزی دارای نورهای آفتابی، سفید و طبیعی با شدت نور 1200، 2500 و 3500 لومن بر متر قابل نصب است.
نور خطی به دلیل کاربرد فراوان نور خطی یا لاین نوری در معماری مدرن، صنایع روشنایی نورانه اقدام به تولید انواع چراغ لاین در طرح و اندازه نامحدود نموده است.
چراغ خطی توکار مدل لاین در عرضهای 3.
5 ، 6 و 9 سانتی متر به منظور روشنایی و نورپردازی خطی انواع فضا، در طول های سفارشی و رنگ های متنوع تولید و عرضه می گردد.
مشخصات فنی چراغ خطی از مشخصات فنی چراغ های خطی توکار، بدنه ی آلومینیومی اکسترودی با رنگ پودری الکترواستاتیک بوده و از دیفیوزر پلی کربنات شیری ضد UV در این چراغ های خطی استفاده شده است که پس از مدت زمان طولانی تغییر رنگ در دیفیوزر ایجاد نمی شود.
در بازار این دسته از چراغ ها را با نام های مختلفی نام میبرند تمامی این نام ها از جمله نور خطی ، چراغ لاین ، لاینر نوری ،چراغ لاین، چراغ لاینی، لاین نوری و .
.
.
.
به چراغ های از جنس آلمینیوم که به صورت خط نوری توسط نوار های ال ای دی داخل آن نور از خود ساطع میکنند گفته میشود .
چراغ خطی از اجزاء مختلی تشکیل شده است که از جمله این اجزاء میتوان به موارد زیر اشاره کرد: 1- ماژول چراغ خطی که در واقع منبع روشنایی چراغ است.
2- رفلکتور چراغ خطی، علاوه بر پخش نور بخش زیادی از خنک کنندگی چراغ را نیز بر عهده دارد.
3- دیفیوزر چراغغ خطی که در مقابل منبع نور قرار دارد و از ایجاد خیرگی توسط چراغ جلوگیری میکند.
4- درایور چراغ خطی که به عنوان قلب تپنده چراغ خطی شناخته میشود.
5- و بدنهی چراغ خطی که باید از جنس آلومینیوم با کیفیت باشد.
چراغ خطی یکی از به روزترین انواع چراغهای الایدی است که امروزه بسیار مورد توجه مهندسین و طراحان نورپردازی قرار گرفته است.
چراغ خطی با قابلیت نصب در سه حالت روکار، آویز و توکار که خود به نوع نصب توکار با لبه و بدون لبه تقسیم میشود و همچنین قابلیت سفارشی سازی در اشکال هندسی مختلفی مانند مربع، مستطیل و غیره یکی از کاربردیترین چراغهایی است که علاوه بر تامین روشنایی عمومی به دلیل ظاهر مدرن و مینیمال خود جلوهای دکوراتیو نیز به فضای شما میبخشد.
نور خطی توکار در چراغ لاینری توکار، قاب و بدنه درون شیاری که برای جاگذاری این چراغ آماده شده، قرار میگیرند.
در نتیجه فقط امکان دیدن قسمت دیفیوزر و روشنایی بخش چراغ فراهم میشود.
لاین خطی توکار از پرکاربردترین نورپردازیهای خطی است که اتصالات این دسته از نورپردازیها در یک سطح فرو رفته قرار دارد.
روکش میتواند گچ، تخته، سنگ، سرامیک و محصولات مشابه آن باشد و تا لبه دیفیوزر به اجرا دربیاید تا ظاهری ظریف ایجاد کند.
اگر اتاق فضای بصری کمی را اشغال کند، با استفاده از نورپردازی مدل توکار میتوان فضای اتاق را بزرگتر نشان داد و علاوهبر افزایش دید، علاقه و آرامش خاصی را به محیط خواهد بخشید.
نور خطی آویز این نوع از لاین نوری، با استفاده از آویز کابلی یا تلسکوپی از سقف کار میشود.
با این امکان ظاهر مدرن حفظ خواهد شد.
در نوع چراغ لاینری آویز کابلی سیم انتقال جریان از کابل آویز جدا است و بهصورت موازی قرار میگیرد.
چراغ لاینی بدون لبه این دسته از لاین نوریها برای طراحیهایی کاربرد دارند که به جز نور، هیچ جزئی از چراغ خطی بر روی سقف پیدا نباشد.
به عبارتی این چراغهای بدون لبه در دکوراسیون و زیبایی اهمیت زیادی دارند.
زیرا با استفاده از این روش نور بهصورت یکنواخت و ساده با سقف دیده میشود.
چراغ لاینر لبهدار در این نوع چراغ خطی لبهدار، لبههایی با عرض حدود یک سانتیمتر در اطراف دیفیوزر چراغ قرار میگیرد.
با استفاده از این لبهها میتوان نصب این چراغها را بهراحتی انجام داد.
نور خطی دفنی لاین نوری دفنی از نمونههای دیگر نورپردازی خطی است که در فضاهای باز مورد استفاده زیادی قرار میگیرد و علاوهبر زیبایی، بهعنوان منبع نور اصلی محیطهای مختلف استفاده میشود.
این نورها مقاومت بالایی در برابر شرایط آبوهوایی شدید دارند و برای همین در مکانهای عمومی مورد استفاده و توجه قرار میگیرند.
همچنین برای افرادی که قصد نورپردازی باغها و تراس و سایر املاک را دارند نیز، مناسب هستند.
به طور کلی با استفاده از این نورپردازی میتوان دکوراسیونهای فضای محیط را ارتقاء داد و از هر نوع حادثه و خسارت جلوگیری کرد.
چراغ خطی زیر کابینتی یکی دیگر از انواع نورپرازی خطی بهعنوان زیرکابینتی شناخته میشود.
به نوعی میتوان آن را از زیرمجموعههای چراغهای لاینری توکار دانست.
این نوع بهصورت مخفی در قسمتهای پایینی کابینت نصب شده و میتواند جلوه متفاوتی را به آشپزخانه ببخشد.
چراکه تاثیر زیادی در افزایش روشنایی و زیبایی محیط آشپزخانه خواهد داشت.
چراغ خطی کنجی چراغ کنجی یکی از روشهای نورپردازی بهشکل 90 درجه و روکار است.
چراغ زیرکابینتی کنجی از بدنهای آلومینیومی با دیفیوزر کلیکی ساخته شدهاست.
همین امر باعث افزایش طول عمر ماژولهای الایدی داخل چراغ خواهد شد.
لازم به ذکر است که ولتاژ ورودی چراغ 12 ولت بوده و در 3 رنگ عرضه میشود.
چراغ خطی قرنیز از محصولات جدید و بسیار پرطرفدار در صنعت نورپردازی خطی، چراغ خطی قرنیزی است.
این چراغ در دسته نورپردازی خطی روکار قرار میگیرد و نصب آن در قرنیز دیوار انجام خواهد شد.
چراغ قرنیزی دارای نورهای آفتابی، سفید و طبیعی با شدت نور 1200، 2500 و 3500 لومن بر متر قابل نصب است.
جهت تعمیر این نوع چراغها دو قسمت ال ای دی و درایور راهانداز میبایست کنترل شود.
ال ای دی این نوع چراغها به دلیل اینکه از نوع cob میباشد در صورت خرابی میبایست به طور کامل تعویض شود.
همچنین باید به صورت کاملا محکم و با استفاده از خمیر سیلیکون به هیتسینک متصل شود.
چراغ های ریلی که قابل تعمیر هستند شرایط فوق را دارند.
معمولا چیپ و ترانس مشکل دارد.
معمولا مشکلات دیگر لامپ قابل تعمیر نیست.
معمولا ظرفیت لامپ ریلی از 10 وات تا 60 وات می باشد.

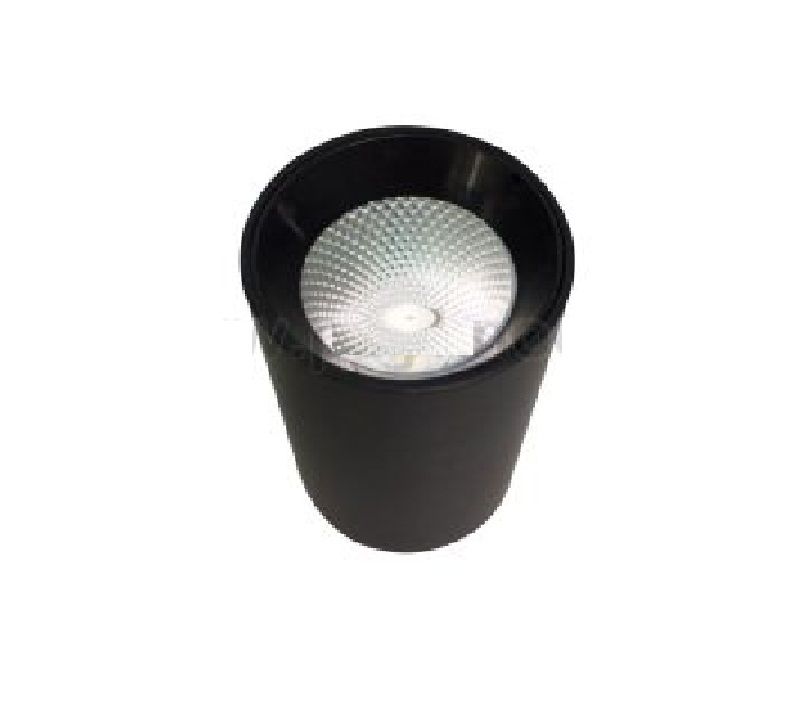

چراغ استوانه ای که امروزه در میان محصولات پر کاربرد دنیای نورپردازی قرار گرفته برای جلب نظر و متفاوت کردن نورپردازی قسمت خاصی از محیط به کار می رود.
این چراغ در ابعاد و اندازه های مختلف و همچنین به صورت سقفی و آویز و در رنگبندی و شدت نورهای متفاوت طراحی و تولید می شود.
اگر قصد نورپردازی مکانهای مختلف و ایجاد یک محیط چشم نواز و فضایی روشن و نورانی را دارید، ما به شما چراغ استوانهای را پیشنهاد میکنیم.
این محصولات دارای طراحی بسیار دقیق و ظریف میباشند و در کنار نورپردازی بسیار بالایی که دارند، میتوانند ظاهر محیط را نیز به خوبی حفظ کنند.
ساختار بدنه چراغ استوانه ای سقفی بدنه چراغهای استوانه ای عموما از جنس فلز آهن بوده که مقاومت بسیار بالایی در برابر ضربه و هرگونه فشار مستقیم دارد.
رنگبندی بدنه این چراغها عموما در دو رنگ سفید و مشکی است و جنس رنگ آن مقاومت بالایی در برابر ضربه و خط خوردگی و خش دارد.
برندهای معتبر تولید کننده این چراغها برای اتصالات و سیمکشیهای لامپ از ترمینال و وایرشو استفاده میکنند تا ایمنی را افزایش داده و خطر آتشسوزی را به حداقل برسانند.
لامپ تعبیه شده در این چراغ ها از جنس LED بوده که هم مصرف کمتری داشته باشد هم نور بیشتری در محیط پراکنده کند.
روکش لامپ های استوانه ای در بیشتر مدل ها به صورت مات بوده تا از اذیت شدن چشم ها جلوگیری کند.
در داخل این چراغ یک سرپیچ سرامیکی GU10 تعبیه شده تا اگر لامپ در ساعتهای طولانیمدت روشن بماند، حرارت و گرمای تولید شده به سرپیچ لامپ هیچ آسیبی نرساند.
تمام اتصالات برقی در سرپیچ این لامپ به منظور افزایش ایمنی، با ترمینال و وایرشو انجام شده است.
همچنین خود سرپیچ نیز با نگهدارنده ای فلزی به بدنه متصل شده است.
از دیگر مزایای چراغ استوانه ای می توان به این نکته اشاره کرد که فاقد اشعه فرابنفش و مادون قرمز هستند و نوردهی موضعی در آن باعث میشود هیچ آسیبی به چشمها نرسد.
برخلاف لامپهای قدیمی که با کوچکترین ضربه می شکنند این لامپ ها در برابر ضربه مقاومت بالایی دارند.
و کاملا ضد خش و ضد خط خوردگی هستند.
با داشتن عمر مفید حدود 25000 ساعت یکی از ماندگارترین نمونه چراغهای نورپردازی را میتوانیم داشته باشیم و از این حیث بسیار مقاوم و بادوام هستند.
با استفاده از این چراغ ها تا حدود 85% می توان در مصرف برق صرفه جویی کرد.
این لامپها اکثرا دارای درجه حفاظت خوبی هستند و در برابر نفوذ هرگونه رطوبت هم مقاومت بسیار بالایی دارد.
اجزا چراغ زیر کابینتی: مهتابی زیر کابینتی بدنه مستطیل شکلی با رنگ سفید از جنس آلومینیومی دارد که موجب کیفیت بالای بدنه این محصول شده است.
نور لامپ مهتابی زیرکابینتی به رنگ سفید میباشد تا در اثر کارکردن طولانی مدت در زیر نور این لامپ، چشم احساس خستگی نکند.
برروی لامپ مهتابی زیر کابینتی، میزان مصرف انرژی مشخص شده است که با توجه به ابعاد لامپ متفاوت است.
لامپ به کار رفته در این مدل، لامپ SMD فلورسنت میباشد، که موجب شده است مصرف انرژی این نوع لامپ در مقایسه با سایر لامپ ها کمتر میباشد.
از آنجا که این مهتابی اس م دی زیر کابینتی دارای گاز نیست بنابراین برای روشن شدن و رسیدن به حداکثر روشنایی هیچ حرارتی را تولید نمیکند به همین خاطر است که از این لامپ ها میتوان در قفسه بندی فروشگاه ها مواد غذایی و هم چنین یخچال های فروشگاهی استفاده کرد.
چراغ زیر کابینتی: ۱- اندازه برای تهیه مهتابی زیر کابینتی باید در ابتدا سایز و فضای داخل تابلو برق را مدنظر قرار دهید و متناسب با آن، اقدام به خرید فرمایید ۲- منبع تغذیه چراغ های زیرکابینتی مستقیما به برق شهری متصل میشوند که این اتصال یا مستقیما از طریق پریز صورت میگیرد و یا اینکه در مسیر سیم کشی لامپ، کلیدی قرار میگیرد و خاموش و روشن شدن با این کلید صورت میگیرد.
نصب مهتابی زیر کابینتی: برای نصب مهتابی زیر کابینتی بهتر است که از قبل تجربه کافی داشته باشید تا کار نصب را به درستی انجام دهید زیرا در صورتی که نصب مهتابی زیر کابینتی به درستی صورت نگیرد باعث ایجاد سایه و تنظیم نادرست زاویه تابش نور لامپ میشود و این موضوع موجب میشود که پخش نور به درستی صورت نگیرد.
لامپ LED که از نور یکنواخت و با کیفیت بالا برخوردار باشد، می تواند دو معنا داشته باشد: روشنایی بین مهره های چراغ باید ثابت باشد و مهره لامپ LED با کیفیت بالا، می تواند اطمینان بهتری از یکنواختی روشنایی ایجاد کند.
روشنایی ریسه نور بایستی در ابتدا و انتها ثابت باشد.
ریسه ال ای دی جهت انتشار نور نیاز به منبع تغذیه دارد.
به هر حال، در صورت طولانی بودن مسیر اتصال، ولتاژ خروجی ضعیف تر را سبب خواهد شد و این مسئله با روشنایی ریسه LED به وضوح در تناقض است.
هم اکنون، le mei توانسته است برای حفظ همان اثر نور، به یک منبع تغذیه واحد ۳۰ متری دست پیدا کند.
دیگر استفاده از ریسه ال ای دی تنها به دکوراسیون محدود نمی شود، چرا که با استفاده خلاقانه از تکنولوژی برد مدار مجتمع با اتلاف گرمای زیاد، ریسه LED نه تنها می تواند جایگزین لامپ لوله ای شود بلکه حتی می تواند جایگزین مناسبی برای لامپ پانل و دیگر محصولات اصلی روشنایی باشد.
قطعات اصلی و قطعات جانبی ریسه ها یکسو کننده ولتاژ ریموت کنترل کانکتور اتصال درایور ولتاژ انواع ریل کنترل ریموت دار درپوس نئون سوکت نئون انواع آداپتور بهتر است بدانید تمامی محصولاتی که در این صفحه مشاهده می کنید دارای ضمانت نامه هستند و با کیفیت بسیار بالا در اختیار شما قرار می گیرند.
بنابراین شما می توانید با خیالی آسوده این محصولات را سفارش دهید و از ویژگی های منحصر به فرد آنها در محیط بهره مند شوید.
شما با خرید این محصولات می توانید پکیج کاملی از محصولات را برای نصب و استفاده از انواع ریسه نواری در اختیار داشته باشید.
1 - سیم های ریسه آسیب دیده و قطع شده است در این حالت سیمی که ال ای دی های متصل به آن خاموش است را شناسایی کنید و جهت پیدا کردن قطعی سیمی که ال ای دی های آن قطع است را باید با دقت و دقیق ، سانتی متر به سانتی متر چک شود و زمانی که به ال ای دی می رسید سیم را کمی بکشید و تکان دهید تا قطعی پیدا شود .
در صورتی که قطعی از سیم بود و آن را پیدا کردید اگر برایتان مقدور است یک تکه وارنیش ( روکش حرارتی سایز 1 ) را داخل سیم کرده سپس روکش سیم را بردارید ( ترجیحا با فندک ، به علت نازکی سیم ) سپس سیمها را لحیم کنید وارنیش را روی آن بکشید وحرارت دهید ، سپس روی وارنیش و کمی این طرف و آن طرف محل اتصال را با نوارچسب محکم بپیچید تا در صورت کشش احتمالی دوباره ریسه آسیب نبیند.
این احتمال وجود دارد که قطعی سیم دقیقا از کنار پایه ال ای دی باشد که در اینصورت ال ای دی را باید بچینید و سیم ها را طبق مطلب بالا لحیم کنید.
( نگران نباشید با حذف یک ال ای دی آسیبی به ریسه نمی رسد زیرا تعداد ال ای دی ها زیاد است و ولتاژ بین آنها تقسیم می شود.
) 2 - بعضی از خروجی های کنترلر آسیب دیده است جهت اطمینان از آسیب دیدن خروجی کنترلر که ال ای دی های متصل به آن خاموش است ، سیمی که ال ای دی های آن خاموش است را جدا می کنیم و به خروجی کنترلر که سالم است می زنیم اگر ال ای دی ها روشن شد یعنی فرضیه خرابی برخی از خروجی های کنترلر ریسه ال ای دی سوزنی صحیح است و عیب یابی ریسه ال ای دی سوزنی انجام شده می توان آن را به خروجی سالم لحیم کرد و رفع عیب نمود.
جهت تعمیر این نوع چراغها دو قسمت ال ای دی و درایور راهانداز میبایست کنترل شود.
ال ای دی این نوع چراغها به دلیل اینکه از نوع cob میباشد در صورت خرابی میبایست به طور کامل تعویض شود.
همچنین باید به صورت کاملا محکم و با استفاده از خمیر سیلیکون به هیتسینک متصل شود.
چراغ های ریلی که قابل تعمیر هستند شرایط فوق را دارند.
معمولا چیپ و ترانس مشکل دارد.
معمولا مشکلات دیگر لامپ قابل تعمیر نیست.
معمولا ظرفیت لامپ ریلی از 10 وات تا 60 وات می باشد.
چراغ استوانه ای که امروزه در میان محصولات پر کاربرد دنیای نورپردازی قرار گرفته برای جلب نظر و متفاوت کردن نورپردازی قسمت خاصی از محیط به کار می رود.
این چراغ در ابعاد و اندازه های مختلف و همچنین به صورت سقفی و آویز و در رنگبندی و شدت نورهای متفاوت طراحی و تولید می شود.
اگر قصد نورپردازی مکانهای مختلف و ایجاد یک محیط چشم نواز و فضایی روشن و نورانی را دارید، ما به شما چراغ استوانهای را پیشنهاد میکنیم.
این محصولات دارای طراحی بسیار دقیق و ظریف میباشند و در کنار نورپردازی بسیار بالایی که دارند، میتوانند ظاهر محیط را نیز به خوبی حفظ کنند.
ساختار بدنه چراغ استوانه ای سقفی بدنه چراغهای استوانه ای عموما از جنس فلز آهن بوده که مقاومت بسیار بالایی در برابر ضربه و هرگونه فشار مستقیم دارد.
رنگبندی بدنه این چراغها عموما در دو رنگ سفید و مشکی است و جنس رنگ آن مقاومت بالایی در برابر ضربه و خط خوردگی و خش دارد.
برندهای معتبر تولید کننده این چراغها برای اتصالات و سیمکشیهای لامپ از ترمینال و وایرشو استفاده میکنند تا ایمنی را افزایش داده و خطر آتشسوزی را به حداقل برسانند.
لامپ تعبیه شده در این چراغ ها از جنس LED بوده که هم مصرف کمتری داشته باشد هم نور بیشتری در محیط پراکنده کند.
روکش لامپ های استوانه ای در بیشتر مدل ها به صورت مات بوده تا از اذیت شدن چشم ها جلوگیری کند.
در داخل این چراغ یک سرپیچ سرامیکی GU10 تعبیه شده تا اگر لامپ در ساعتهای طولانیمدت روشن بماند، حرارت و گرمای تولید شده به سرپیچ لامپ هیچ آسیبی نرساند.
تمام اتصالات برقی در سرپیچ این لامپ به منظور افزایش ایمنی، با ترمینال و وایرشو انجام شده است.
همچنین خود سرپیچ نیز با نگهدارنده ای فلزی به بدنه متصل شده است.
از دیگر مزایای چراغ استوانه ای می توان به این نکته اشاره کرد که فاقد اشعه فرابنفش و مادون قرمز هستند و نوردهی موضعی در آن باعث میشود هیچ آسیبی به چشمها نرسد.
برخلاف لامپهای قدیمی که با کوچکترین ضربه می شکنند این لامپ ها در برابر ضربه مقاومت بالایی دارند.
و کاملا ضد خش و ضد خط خوردگی هستند.
با داشتن عمر مفید حدود 25000 ساعت یکی از ماندگارترین نمونه چراغهای نورپردازی را میتوانیم داشته باشیم و از این حیث بسیار مقاوم و بادوام هستند.
با استفاده از این چراغ ها تا حدود 85% می توان در مصرف برق صرفه جویی کرد.
این لامپها اکثرا دارای درجه حفاظت خوبی هستند و در برابر نفوذ هرگونه رطوبت هم مقاومت بسیار بالایی دارد.
نور خطی به دلیل کاربرد فراوان نور خطی یا لاین نوری در معماری مدرن، صنایع روشنایی نورانه اقدام به تولید انواع چراغ لاین در طرح و اندازه نامحدود نموده است.
چراغ خطی توکار مدل لاین در عرضهای 3.
5 ، 6 و 9 سانتی متر به منظور روشنایی و نورپردازی خطی انواع فضا، در طول های سفارشی و رنگ های متنوع تولید و عرضه می گردد.
مشخصات فنی چراغ خطی از مشخصات فنی چراغ های خطی توکار، بدنه ی آلومینیومی اکسترودی با رنگ پودری الکترواستاتیک بوده و از دیفیوزر پلی کربنات شیری ضد UV در این چراغ های خطی استفاده شده است که پس از مدت زمان طولانی تغییر رنگ در دیفیوزر ایجاد نمی شود.
در بازار این دسته از چراغ ها را با نام های مختلفی نام میبرند تمامی این نام ها از جمله نور خطی ، چراغ لاین ، لاینر نوری ،چراغ لاین، چراغ لاینی، لاین نوری و .
.
.
.
به چراغ های از جنس آلمینیوم که به صورت خط نوری توسط نوار های ال ای دی داخل آن نور از خود ساطع میکنند گفته میشود .
چراغ خطی از اجزاء مختلی تشکیل شده است که از جمله این اجزاء میتوان به موارد زیر اشاره کرد: 1- ماژول چراغ خطی که در واقع منبع روشنایی چراغ است.
2- رفلکتور چراغ خطی، علاوه بر پخش نور بخش زیادی از خنک کنندگی چراغ را نیز بر عهده دارد.
3- دیفیوزر چراغغ خطی که در مقابل منبع نور قرار دارد و از ایجاد خیرگی توسط چراغ جلوگیری میکند.
4- درایور چراغ خطی که به عنوان قلب تپنده چراغ خطی شناخته میشود.
5- و بدنهی چراغ خطی که باید از جنس آلومینیوم با کیفیت باشد.
چراغ خطی یکی از به روزترین انواع چراغهای الایدی است که امروزه بسیار مورد توجه مهندسین و طراحان نورپردازی قرار گرفته است.
چراغ خطی با قابلیت نصب در سه حالت روکار، آویز و توکار که خود به نوع نصب توکار با لبه و بدون لبه تقسیم میشود و همچنین قابلیت سفارشی سازی در اشکال هندسی مختلفی مانند مربع، مستطیل و غیره یکی از کاربردیترین چراغهایی است که علاوه بر تامین روشنایی عمومی به دلیل ظاهر مدرن و مینیمال خود جلوهای دکوراتیو نیز به فضای شما میبخشد.
نور خطی توکار در چراغ لاینری توکار، قاب و بدنه درون شیاری که برای جاگذاری این چراغ آماده شده، قرار میگیرند.
در نتیجه فقط امکان دیدن قسمت دیفیوزر و روشنایی بخش چراغ فراهم میشود.
لاین خطی توکار از پرکاربردترین نورپردازیهای خطی است که اتصالات این دسته از نورپردازیها در یک سطح فرو رفته قرار دارد.
روکش میتواند گچ، تخته، سنگ، سرامیک و محصولات مشابه آن باشد و تا لبه دیفیوزر به اجرا دربیاید تا ظاهری ظریف ایجاد کند.
اگر اتاق فضای بصری کمی را اشغال کند، با استفاده از نورپردازی مدل توکار میتوان فضای اتاق را بزرگتر نشان داد و علاوهبر افزایش دید، علاقه و آرامش خاصی را به محیط خواهد بخشید.
نور خطی آویز این نوع از لاین نوری، با استفاده از آویز کابلی یا تلسکوپی از سقف کار میشود.
با این امکان ظاهر مدرن حفظ خواهد شد.
در نوع چراغ لاینری آویز کابلی سیم انتقال جریان از کابل آویز جدا است و بهصورت موازی قرار میگیرد.
چراغ لاینی بدون لبه این دسته از لاین نوریها برای طراحیهایی کاربرد دارند که به جز نور، هیچ جزئی از چراغ خطی بر روی سقف پیدا نباشد.
به عبارتی این چراغهای بدون لبه در دکوراسیون و زیبایی اهمیت زیادی دارند.
زیرا با استفاده از این روش نور بهصورت یکنواخت و ساده با سقف دیده میشود.
چراغ لاینر لبهدار در این نوع چراغ خطی لبهدار، لبههایی با عرض حدود یک سانتیمتر در اطراف دیفیوزر چراغ قرار میگیرد.
با استفاده از این لبهها میتوان نصب این چراغها را بهراحتی انجام داد.
نور خطی دفنی لاین نوری دفنی از نمونههای دیگر نورپردازی خطی است که در فضاهای باز مورد استفاده زیادی قرار میگیرد و علاوهبر زیبایی، بهعنوان منبع نور اصلی محیطهای مختلف استفاده میشود.
این نورها مقاومت بالایی در برابر شرایط آبوهوایی شدید دارند و برای همین در مکانهای عمومی مورد استفاده و توجه قرار میگیرند.
همچنین برای افرادی که قصد نورپردازی باغها و تراس و سایر املاک را دارند نیز، مناسب هستند.
به طور کلی با استفاده از این نورپردازی میتوان دکوراسیونهای فضای محیط را ارتقاء داد و از هر نوع حادثه و خسارت جلوگیری کرد.
چراغ خطی زیر کابینتی یکی دیگر از انواع نورپرازی خطی بهعنوان زیرکابینتی شناخته میشود.
به نوعی میتوان آن را از زیرمجموعههای چراغهای لاینری توکار دانست.
این نوع بهصورت مخفی در قسمتهای پایینی کابینت نصب شده و میتواند جلوه متفاوتی را به آشپزخانه ببخشد.
چراکه تاثیر زیادی در افزایش روشنایی و زیبایی محیط آشپزخانه خواهد داشت.
چراغ خطی کنجی چراغ کنجی یکی از روشهای نورپردازی بهشکل 90 درجه و روکار است.
چراغ زیرکابینتی کنجی از بدنهای آلومینیومی با دیفیوزر کلیکی ساخته شدهاست.
همین امر باعث افزایش طول عمر ماژولهای الایدی داخل چراغ خواهد شد.
لازم به ذکر است که ولتاژ ورودی چراغ 12 ولت بوده و در 3 رنگ عرضه میشود.
چراغ خطی قرنیز از محصولات جدید و بسیار پرطرفدار در صنعت نورپردازی خطی، چراغ خطی قرنیزی است.
این چراغ در دسته نورپردازی خطی روکار قرار میگیرد و نصب آن در قرنیز دیوار انجام خواهد شد.
چراغ قرنیزی دارای نورهای آفتابی، سفید و طبیعی با شدت نور 1200، 2500 و 3500 لومن بر متر قابل نصب است.
تعمیر دکوراتیو معمولا برای اجزا زیر صورت می گیرد: 4 عدد LED : در صورت سوختن حتی یکی از LED ها چراغ از کارمی افتد زیرا سیم کشی داخلی سری است.
ترانس : در صورت سوختن ترانس ، ترانس را به طور کامل باید تعویض کنیم و بازه ظرفیت ترانس از معمولا از 1 وات تا 4 وات می باشد.
سیم کشی : در صورت معیوب شدن سیم کشی داخلی باید دکوراتیو را به کارشناس تعمیرات نشان دهید تا عیب یابی کند.
این نوع چراغ نما بیشتر جنبه دکوری داشته و در نورپردازی نمای ساختمان و دکوراسیون داخلی کاربرد دارد.
شکل ظاهری دکوراتیو انواعی دارد چهار طرف سه طرف دو طرف یک طرف که این نوع تنوع ظاهری کاربرد این نوع چراغ را افزایش می دهد.
لامپ های ال ای دی به طور کلی از 5 قسمت مجزا تشکیل شده اند که شامل بدنه، درایور یا برد الکترونیکی، حباب، چیپ ست «صفحه آلومینیومی» و سرپیچ لامپ تشکیل شده است.
حباب لامپ حباب لامپ ال ای دی معمولاً از جنس پلاستیک نسوز بوده و قابلیت انتقال و پراکنده کردن نور را دارد.
بدنه لامپ بدنه لامپ خود شامل دو بخش می شود.
قسمت آلومینیومی داخلی و روکش پلاستیکی که از جنس PBT می باشد.
هدف اصلی بدنه لامپ ها انتقال دمای چیپ های اس ام دی (SMD chips) به محیط بیرون می باشد.
در واقع تنها راه انتقال حرارت تولید شده از چیپ های SMD از طریق بدنه صورت می گیرد.
برد الکترونیکی مدار درایور این قسمت از قطعات الکترونیکی تشکیل شده است و وظیفه اصلی آن انتقال توان و ولتاژ به چیپهای اس ام دی است.
در واقع چیپ های لامپ های ال ای دی عموماً با ولتاژ DC و با جریان ثابت کار می کنند.
لذا به قطعات و مدارهای الکترونیکی نیاز است تا بتوانی برق ac را به DC و متناسب با چیپ ست مورد استفاده تبدیل کرد.
درایور یا اصطلاحاً مدار تغذیه در لامپ های ال ای دی عموماً داخل بدنه لامپ قرار می گیرد و شامل IC، فیوز، سلف، دیود، خازهای الکترولیتی و … می باشد.
خروجی مدار درایور یک ولتاژ DC با جریان کنترل شده را برای چیپ ست تولید می کند.
چیپ ست چیپ ست لامپ های ال ای دی متشکل از یک صفحه آلومینیومی می باشد که روی آن متناسب با توان لامپ تعداد مشخصی چیپ های SMD (دیودهای نورانی) تعبیه شده است.
صفحه آلومینیومی به این دلیل استفاده می شود که دمای دیودهای نورانی اس ام دی مونتاژ شده را به بدنه منتقل کند.
در واقع چیپ های SMD دمای خود را به صفحه آلومینیومی منتقل کرده و سپس به بدنه آلومینیومی و نهایتاً از طریق قسمت پلاستیکی بدنه، گرما به بیرون منتقل می شود.
مراحل تعمیر پنل ال ای دی سقفی اولین مرحله ای که در مواجه با یک چراغ سقفی سوخته روبه رو می شویم این است که با فازمتر کوچک بررسی کنیم که ورودی سیم برق به چراغ برق دارد یا خیر.
زیرا ممکن است به هر دلیلی مانند تمیز کاری تا دست کاری های ایجاد شده در بالای کناف های سقف کاذب سبب شود که سیم برق از آن جدا شود.
اگر مشکل از ورودی سیم برق نبود، بعد از این مرحله یکی از قسمت هایی که امکان خرابی و مشکل دارد ترانس لامپ ال ای دی است.
برای تست این قسمت ساده ترین راه استفاده از ترانس یکی دیگر از هالوژن های سقفی سالم است.
کافیست ابتدا فیش متصل کننده چراغ به ترانس را از آن جدا کنید و چراغ را با ترانس دیگری امتحان کنید.
اگر چراغ روشن شد مشکل را با خرید یک ترانس رفع نمایید که هزینه کمتری نسبت به نسبت به تعویض کل پنل دارد.
اما اگر مشکل از ترانس لامپ ال ای دی سقفی نبود مشکل بعدی قطعا از لامپ های LED داخلی است که قطعا دچار سوختگی شده است.
برای تعمیر این قسمت کافی است پیچ های بدنه اصلی پنل را باز کنیم.
شاید در مدل هایی از نوع پرسی باشد که باید خارهای اتصال صفحه را از بدنه جدا کنید تا به لامپ های هالوژن دسترسی پیدا نمایید.
سپس نوع ال ای دی متناسب با پنل را تهیه کرده و با یک عدد هویه دو سیم پایه چراغ را از لحیم باز کرده و ال ای دی جدید را جایگذین می کنیم.
قسمت پشت چراغ به عنوان یک هیسینک قوی و رابط حرارتی مهم عمل میکند تا مانع از داغ شدن و سوختن سریع لامپ ها می شود.
برای اتصال دقیق و درست بدون فاصله هوایی چراغ به هیت سینک باید از ماده ای به نام خمیر سیلیکون استفاده شود.
خمیر سیلیکون در واقع واسطی بین لامپ و هیت سینک می باشد.
تکنولوژی پنل LED برای روشنایی از سایر پنل ها متفاوت است.
در آن نسبت به سایر لامپها، تراشه های بیشتری وجود دارد و نور بیشتری تولید میکند.
البته این پنل معمولاً در ابعاد بزرگ تولید میشود و به صورت پنل های ۶۰ در ۶۰ و ۵۰ در ۵۰ و یا ۳۰ در ۶۰ و… که می توانند جهت تامین روشنایی محیط های بزرگ مورد استفاده قرار گیرند.
انعطاف در طراحی، میزان روشنایی بالا، طول عمر بالا از ویژگیهای مثبت آن است.
شاید برایتان جالب باشد که بدانید اجزای تشکیل دهنده پنل ال ای دی چیست.
در ادامه از ساختار و اجزای پنل ال ای دی میگوییم: قاب پنل های LED پنل های ال ای دی طوری طراحی و ساخته می شوند که شرایط نوری بهتری را فراهم کنند.
پنل های آرام الکتریک از جنس آلومینیوم یا ABS برای جلوگیری از نشت نور و انتشار گرما به اطراف طراحی شده اند.
به همین خاطر یکی از اجزای مهم این پنل های به حساب می آیند.
لازم به ذکر است در حال حاضر بسیاری از تولیدکنندگان از PVC برای تولید قاب استفاده می کنند.
دیفیوزر پنل های ال ای دی سومین لایه دیفیوزر است.
ال ای دی مورد استفاده در این پنل ها شبیه سایر چراغ های LED معمولی ولی با نور خروجی بالاست.
وظیفه ی دیفیوزر توزیع یکنواخت نور در سراسر سطح است.
صفحه بازتابنده نور پنل های ال ای دی صفحه هدایت کننده نور که به آن صفحه بازتابنده نور نیز گفته می شود یکی دیگر از اجزای اصلی پنل های ال ای دی است.
با حالت جامدی که دارد اثر شگفت انگیزی در کیفیت روشنایی و پخش نور دارد.
صفحه ی انعکاسی به کار رفته در پنل های LED که به منظور بهبود اثر نور استفاده شده است از مواد نانوتکنولوژی تهیه شده است که می تواند انعکاس را به ۹۰ درصد برساند.
تأمین کنندۀ توان پنل LED پنلهای LED سیستم درایور LED دارند.
این سیستم باعث میشود جریان یکنواخت و ثابت انرژی برای لامپ ساخته شود که دو نوع عایقشده و بدون عایق دارند.
درایور پنل LED از بیرون قاب پنل تراشههای LED و SMD را تغذیه میکنند.
بعد از نصب ریل مغناطیسی بهراحتی میتوانید آن را با چراغهای مگنتی مختلف مجهز کرد.
از نورافکن، لامپ شبکه گرفته تا نوار نور مغناطیسی تزئینی، روشنایی خطی فرورفته و غیره را میتوان اعمال کرد.
منبع نور را میتوان آزادانه و برای رفع نیازهای نوری در فضاهای مختلف استفاده کرد.
همچنین در افزایش و یا کاهش تعداد وسایل روشنایی دستتان باز است و محدودیتی برای تعداد چراغهای مگنتی نصبشده در پیست مغناطیسی وجود ندارد.
چراغ ریلی مگنتی که یکی از انواع چراغهای مگنتی است، این قابلیت را دارد که آزادانه حرکت کند و ما بهراحتی زاویه آن را بر اساس مدل دلخواهمان تنظیم کنیم.
در مسیر مغناطیسی که چراغ مگنتی قرارگرفته، چراغها آزادانه حرکت میکنند و لامپ را نیز میتوان آزادانه با توجه به نیاز فضا مرتب کرد.
یکی دیگر از مزیتهای چراغ مگنتی است که بسیاری از چراغهای LED مگنتی دارای زوایای قابل تنظیم هستند، مانند نورافکن مسیر مغناطیسی، نور مشبک مگنتی و غیره که درجه آزادی طراحی نور را افزایش میدهد.
از مزایای دیگر چراغ مگنتی میتوان به این اشاره کرد که طراحی ریل و سبک آنها باعث شده است که بهراحتی باز و بسته شوند.
ابتدا ریلهای چراغ مگنتی را نصب میکنید و بعد لاین مگنتی را روی آن قرار میدهید.
اجزای اصلی چراغ مگنتی یکی از انواع پرطرفدار چراغ مگنتی، چراغ مگنتی ریلی است که بیشتر برای اتاقخواب، اتاق نشیمن، آشپزخانه و اتاق غذاخوری برای خانه، دفتر، موزه و فضای مدرن مورداستفاده قرار میگیرد.
این نوع چراغ دارای سه بخش ریل، چراغ روشنایی، گوشههای از پیش تنظیمشده یا زانوهای آماده است.
ریل ریل که معمولاً از آلومینیوم درجه بالا ساخته میشود برای چراغ مگنتی توکار، روکار و آویز مورداستفاده است.
چراغ از چراغهای مختلفی میتوان برای سیستم چراغ مگنتی ریلی استفاده کرد.
چراغهایی همچون: نقطهای، مشبک، آویز و چراغ ریلی خطی.
زانوهای آماده زانوهای آماده سیستم چراغ ریلی مگنتی را کامل میکند که میتواند به سمت بالا، اطراف و در سراسر دیوارها و سقفها نصب شود.
زانوهای آماده به شما این امکان را میدهد تا محدوده کاربرد چراغ را گسترش دهید.
عیب یابی LED ها : برخی از ال ای دی های از بین رفته، نشانه ی ظاهری دارند به طوریکه لکه ای سیاه بر روی آنها مشاهده می گردد.
وقتی LED ای می سوزند باعث قطع شدن قسمتی و یا تمام لامپ می شود.
اجزای کلی تشکیل دهنده لامپ LED: 1- فریم (قاب) لامپ : تمامی اجزای لامپ در داخل قاب قرار می گیرند.
حباب نیز نیز جزئی از قاب هست.
2- برد مدار چاپی LED ها: تمامی LED ها با سیم کشی مربوطه روی این برد نصب هستند.
3- درایور: وظیفه آن تبدیل برق قوی خانگی به برق تنظیم شده و مناسب جهت ال ای دی هست.
لامپ های ال ای دی به طور کلی از 5 قسمت مجزا تشکیل شده اند که شامل بدنه، درایور یا برد الکترونیکی، حباب، چیپ ست «صفحه آلومینیومی» و سرپیچ لامپ تشکیل شده است.
حباب لامپ حباب لامپ ال ای دی معمولاً از جنس پلاستیک نسوز بوده و قابلیت انتقال و پراکنده کردن نور را دارد.
بدنه لامپ بدنه لامپ خود شامل دو بخش می شود.
قسمت آلومینیومی داخلی و روکش پلاستیکی که از جنس PBT می باشد.
هدف اصلی بدنه لامپ ها انتقال دمای چیپ های اس ام دی (SMD chips) به محیط بیرون می باشد.
در واقع تنها راه انتقال حرارت تولید شده از چیپ های SMD از طریق بدنه صورت می گیرد.
برد الکترونیکی مدار درایور این قسمت از قطعات الکترونیکی تشکیل شده است و وظیفه اصلی آن انتقال توان و ولتاژ به چیپهای اس ام دی است.
در واقع چیپ های لامپ های ال ای دی عموماً با ولتاژ DC و با جریان ثابت کار می کنند.
لذا به قطعات و مدارهای الکترونیکی نیاز است تا بتوانی برق ac را به DC و متناسب با چیپ ست مورد استفاده تبدیل کرد.
درایور یا اصطلاحاً مدار تغذیه در لامپ های ال ای دی عموماً داخل بدنه لامپ قرار می گیرد و شامل IC، فیوز، سلف، دیود، خازهای الکترولیتی و … می باشد.
خروجی مدار درایور یک ولتاژ DC با جریان کنترل شده را برای چیپ ست تولید می کند.
چیپ ست چیپ ست لامپ های ال ای دی متشکل از یک صفحه آلومینیومی می باشد که روی آن متناسب با توان لامپ تعداد مشخصی چیپ های SMD (دیودهای نورانی) تعبیه شده است.
صفحه آلومینیومی به این دلیل استفاده می شود که دمای دیودهای نورانی اس ام دی مونتاژ شده را به بدنه منتقل کند.
در واقع چیپ های SMD دمای خود را به صفحه آلومینیومی منتقل کرده و سپس به بدنه آلومینیومی و نهایتاً از طریق قسمت پلاستیکی بدنه، گرما به بیرون منتقل می شود.
تعمیر دکوراتیو معمولا برای اجزا زیر صورت می گیرد: 4 عدد LED : در صورت سوختن حتی یکی از LED ها چراغ از کارمی افتد زیرا سیم کشی داخلی سری است.
ترانس : در صورت سوختن ترانس ، ترانس را به طور کامل باید تعویض کنیم و بازه ظرفیت ترانس از معمولا از 1 وات تا 4 وات می باشد.
سیم کشی : در صورت معیوب شدن سیم کشی داخلی باید دکوراتیو را به کارشناس تعمیرات نشان دهید تا عیب یابی کند.
این نوع چراغ نما بیشتر جنبه دکوری داشته و در نورپردازی نمای ساختمان و دکوراسیون داخلی کاربرد دارد.
شکل ظاهری دکوراتیو انواعی دارد چهار طرف سه طرف دو طرف یک طرف که این نوع تنوع ظاهری کاربرد این نوع چراغ را افزایش می دهد.
لامپ های ال ای دی به طور کلی از 5 قسمت مجزا تشکیل شده اند که شامل بدنه، درایور یا برد الکترونیکی، حباب، چیپ ست «صفحه آلومینیومی» و سرپیچ لامپ تشکیل شده است.
حباب لامپ حباب لامپ ال ای دی معمولاً از جنس پلاستیک نسوز بوده و قابلیت انتقال و پراکنده کردن نور را دارد.
بدنه لامپ بدنه لامپ خود شامل دو بخش می شود.
قسمت آلومینیومی داخلی و روکش پلاستیکی که از جنس PBT می باشد.
هدف اصلی بدنه لامپ ها انتقال دمای چیپ های اس ام دی (SMD chips) به محیط بیرون می باشد.
در واقع تنها راه انتقال حرارت تولید شده از چیپ های SMD از طریق بدنه صورت می گیرد.
برد الکترونیکی مدار درایور این قسمت از قطعات الکترونیکی تشکیل شده است و وظیفه اصلی آن انتقال توان و ولتاژ به چیپهای اس ام دی است.
در واقع چیپ های لامپ های ال ای دی عموماً با ولتاژ DC و با جریان ثابت کار می کنند.
لذا به قطعات و مدارهای الکترونیکی نیاز است تا بتوانی برق ac را به DC و متناسب با چیپ ست مورد استفاده تبدیل کرد.
درایور یا اصطلاحاً مدار تغذیه در لامپ های ال ای دی عموماً داخل بدنه لامپ قرار می گیرد و شامل IC، فیوز، سلف، دیود، خازهای الکترولیتی و … می باشد.
خروجی مدار درایور یک ولتاژ DC با جریان کنترل شده را برای چیپ ست تولید می کند.
چیپ ست چیپ ست لامپ های ال ای دی متشکل از یک صفحه آلومینیومی می باشد که روی آن متناسب با توان لامپ تعداد مشخصی چیپ های SMD (دیودهای نورانی) تعبیه شده است.
صفحه آلومینیومی به این دلیل استفاده می شود که دمای دیودهای نورانی اس ام دی مونتاژ شده را به بدنه منتقل کند.
در واقع چیپ های SMD دمای خود را به صفحه آلومینیومی منتقل کرده و سپس به بدنه آلومینیومی و نهایتاً از طریق قسمت پلاستیکی بدنه، گرما به بیرون منتقل می شود.
مراحل تعمیر پنل ال ای دی سقفی اولین مرحله ای که در مواجه با یک چراغ سقفی سوخته روبه رو می شویم این است که با فازمتر کوچک بررسی کنیم که ورودی سیم برق به چراغ برق دارد یا خیر.
زیرا ممکن است به هر دلیلی مانند تمیز کاری تا دست کاری های ایجاد شده در بالای کناف های سقف کاذب سبب شود که سیم برق از آن جدا شود.
اگر مشکل از ورودی سیم برق نبود، بعد از این مرحله یکی از قسمت هایی که امکان خرابی و مشکل دارد ترانس لامپ ال ای دی است.
برای تست این قسمت ساده ترین راه استفاده از ترانس یکی دیگر از هالوژن های سقفی سالم است.
کافیست ابتدا فیش متصل کننده چراغ به ترانس را از آن جدا کنید و چراغ را با ترانس دیگری امتحان کنید.
اگر چراغ روشن شد مشکل را با خرید یک ترانس رفع نمایید که هزینه کمتری نسبت به نسبت به تعویض کل پنل دارد.
اما اگر مشکل از ترانس لامپ ال ای دی سقفی نبود مشکل بعدی قطعا از لامپ های LED داخلی است که قطعا دچار سوختگی شده است.
برای تعمیر این قسمت کافی است پیچ های بدنه اصلی پنل را باز کنیم.
شاید در مدل هایی از نوع پرسی باشد که باید خارهای اتصال صفحه را از بدنه جدا کنید تا به لامپ های هالوژن دسترسی پیدا نمایید.
سپس نوع ال ای دی متناسب با پنل را تهیه کرده و با یک عدد هویه دو سیم پایه چراغ را از لحیم باز کرده و ال ای دی جدید را جایگذین می کنیم.
قسمت پشت چراغ به عنوان یک هیسینک قوی و رابط حرارتی مهم عمل میکند تا مانع از داغ شدن و سوختن سریع لامپ ها می شود.
برای اتصال دقیق و درست بدون فاصله هوایی چراغ به هیت سینک باید از ماده ای به نام خمیر سیلیکون استفاده شود.
خمیر سیلیکون در واقع واسطی بین لامپ و هیت سینک می باشد.
لامپ های ال ای دی به طور کلی از 5 قسمت مجزا تشکیل شده اند که شامل بدنه، درایور یا برد الکترونیکی، حباب، چیپ ست «صفحه آلومینیومی» و سرپیچ لامپ تشکیل شده است.
حباب لامپ حباب لامپ ال ای دی معمولاً از جنس پلاستیک نسوز بوده و قابلیت انتقال و پراکنده کردن نور را دارد.
بدنه لامپ بدنه لامپ خود شامل دو بخش می شود.
قسمت آلومینیومی داخلی و روکش پلاستیکی که از جنس PBT می باشد.
هدف اصلی بدنه لامپ ها انتقال دمای چیپ های اس ام دی (SMD chips) به محیط بیرون می باشد.
در واقع تنها راه انتقال حرارت تولید شده از چیپ های SMD از طریق بدنه صورت می گیرد.
برد الکترونیکی مدار درایور این قسمت از قطعات الکترونیکی تشکیل شده است و وظیفه اصلی آن انتقال توان و ولتاژ به چیپهای اس ام دی است.
در واقع چیپ های لامپ های ال ای دی عموماً با ولتاژ DC و با جریان ثابت کار می کنند.
لذا به قطعات و مدارهای الکترونیکی نیاز است تا بتوانی برق ac را به DC و متناسب با چیپ ست مورد استفاده تبدیل کرد.
درایور یا اصطلاحاً مدار تغذیه در لامپ های ال ای دی عموماً داخل بدنه لامپ قرار می گیرد و شامل IC، فیوز، سلف، دیود، خازهای الکترولیتی و … می باشد.
خروجی مدار درایور یک ولتاژ DC با جریان کنترل شده را برای چیپ ست تولید می کند.
چیپ ست چیپ ست لامپ های ال ای دی متشکل از یک صفحه آلومینیومی می باشد که روی آن متناسب با توان لامپ تعداد مشخصی چیپ های SMD (دیودهای نورانی) تعبیه شده است.
صفحه آلومینیومی به این دلیل استفاده می شود که دمای دیودهای نورانی اس ام دی مونتاژ شده را به بدنه منتقل کند.
در واقع چیپ های SMD دمای خود را به صفحه آلومینیومی منتقل کرده و سپس به بدنه آلومینیومی و نهایتاً از طریق قسمت پلاستیکی بدنه، گرما به بیرون منتقل می شود.
عیب یابی LED ها : برخی از ال ای دی های از بین رفته، نشانه ی ظاهری دارند به طوریکه لکه ای سیاه بر روی آنها مشاهده می گردد.
وقتی LED ای می سوزند باعث قطع شدن قسمتی و یا تمام لامپ می شود.
اجزای کلی تشکیل دهنده لامپ LED: 1- فریم (قاب) لامپ : تمامی اجزای لامپ در داخل قاب قرار می گیرند.
حباب نیز نیز جزئی از قاب هست.
2- برد مدار چاپی LED ها: تمامی LED ها با سیم کشی مربوطه روی این برد نصب هستند.
3- درایور: وظیفه آن تبدیل برق قوی خانگی به برق تنظیم شده و مناسب جهت ال ای دی هست.
لامپ های ال ای دی به طور کلی از 5 قسمت مجزا تشکیل شده اند که شامل بدنه، درایور یا برد الکترونیکی، حباب، چیپ ست «صفحه آلومینیومی» و سرپیچ لامپ تشکیل شده است.
حباب لامپ حباب لامپ ال ای دی معمولاً از جنس پلاستیک نسوز بوده و قابلیت انتقال و پراکنده کردن نور را دارد.
بدنه لامپ بدنه لامپ خود شامل دو بخش می شود.
قسمت آلومینیومی داخلی و روکش پلاستیکی که از جنس PBT می باشد.
هدف اصلی بدنه لامپ ها انتقال دمای چیپ های اس ام دی (SMD chips) به محیط بیرون می باشد.
در واقع تنها راه انتقال حرارت تولید شده از چیپ های SMD از طریق بدنه صورت می گیرد.
برد الکترونیکی مدار درایور این قسمت از قطعات الکترونیکی تشکیل شده است و وظیفه اصلی آن انتقال توان و ولتاژ به چیپهای اس ام دی است.
در واقع چیپ های لامپ های ال ای دی عموماً با ولتاژ DC و با جریان ثابت کار می کنند.
لذا به قطعات و مدارهای الکترونیکی نیاز است تا بتوانی برق ac را به DC و متناسب با چیپ ست مورد استفاده تبدیل کرد.
درایور یا اصطلاحاً مدار تغذیه در لامپ های ال ای دی عموماً داخل بدنه لامپ قرار می گیرد و شامل IC، فیوز، سلف، دیود، خازهای الکترولیتی و … می باشد.
خروجی مدار درایور یک ولتاژ DC با جریان کنترل شده را برای چیپ ست تولید می کند.
چیپ ست چیپ ست لامپ های ال ای دی متشکل از یک صفحه آلومینیومی می باشد که روی آن متناسب با توان لامپ تعداد مشخصی چیپ های SMD (دیودهای نورانی) تعبیه شده است.
صفحه آلومینیومی به این دلیل استفاده می شود که دمای دیودهای نورانی اس ام دی مونتاژ شده را به بدنه منتقل کند.
در واقع چیپ های SMD دمای خود را به صفحه آلومینیومی منتقل کرده و سپس به بدنه آلومینیومی و نهایتاً از طریق قسمت پلاستیکی بدنه، گرما به بیرون منتقل می شود.
تعمیر دکوراتیو معمولا برای اجزا زیر صورت می گیرد: 4 عدد LED : در صورت سوختن حتی یکی از LED ها چراغ از کارمی افتد زیرا سیم کشی داخلی سری است.
ترانس : در صورت سوختن ترانس ، ترانس را به طور کامل باید تعویض کنیم و بازه ظرفیت ترانس از معمولا از 1 وات تا 4 وات می باشد.
سیم کشی : در صورت معیوب شدن سیم کشی داخلی باید دکوراتیو را به کارشناس تعمیرات نشان دهید تا عیب یابی کند.
این نوع چراغ نما بیشتر جنبه دکوری داشته و در نورپردازی نمای ساختمان و دکوراسیون داخلی کاربرد دارد.
شکل ظاهری دکوراتیو انواعی دارد چهار طرف سه طرف دو طرف یک طرف که این نوع تنوع ظاهری کاربرد این نوع چراغ را افزایش می دهد.
لامپ های ال ای دی به طور کلی از 5 قسمت مجزا تشکیل شده اند که شامل بدنه، درایور یا برد الکترونیکی، حباب، چیپ ست «صفحه آلومینیومی» و سرپیچ لامپ تشکیل شده است.
حباب لامپ حباب لامپ ال ای دی معمولاً از جنس پلاستیک نسوز بوده و قابلیت انتقال و پراکنده کردن نور را دارد.
بدنه لامپ بدنه لامپ خود شامل دو بخش می شود.
قسمت آلومینیومی داخلی و روکش پلاستیکی که از جنس PBT می باشد.
هدف اصلی بدنه لامپ ها انتقال دمای چیپ های اس ام دی (SMD chips) به محیط بیرون می باشد.
در واقع تنها راه انتقال حرارت تولید شده از چیپ های SMD از طریق بدنه صورت می گیرد.
برد الکترونیکی مدار درایور این قسمت از قطعات الکترونیکی تشکیل شده است و وظیفه اصلی آن انتقال توان و ولتاژ به چیپهای اس ام دی است.
در واقع چیپ های لامپ های ال ای دی عموماً با ولتاژ DC و با جریان ثابت کار می کنند.
لذا به قطعات و مدارهای الکترونیکی نیاز است تا بتوانی برق ac را به DC و متناسب با چیپ ست مورد استفاده تبدیل کرد.
درایور یا اصطلاحاً مدار تغذیه در لامپ های ال ای دی عموماً داخل بدنه لامپ قرار می گیرد و شامل IC، فیوز، سلف، دیود، خازهای الکترولیتی و … می باشد.
خروجی مدار درایور یک ولتاژ DC با جریان کنترل شده را برای چیپ ست تولید می کند.
چیپ ست چیپ ست لامپ های ال ای دی متشکل از یک صفحه آلومینیومی می باشد که روی آن متناسب با توان لامپ تعداد مشخصی چیپ های SMD (دیودهای نورانی) تعبیه شده است.
صفحه آلومینیومی به این دلیل استفاده می شود که دمای دیودهای نورانی اس ام دی مونتاژ شده را به بدنه منتقل کند.
در واقع چیپ های SMD دمای خود را به صفحه آلومینیومی منتقل کرده و سپس به بدنه آلومینیومی و نهایتاً از طریق قسمت پلاستیکی بدنه، گرما به بیرون منتقل می شود.
عیب یابی LED ها : برخی از ال ای دی های از بین رفته، نشانه ی ظاهری دارند به طوریکه لکه ای سیاه بر روی آنها مشاهده می گردد.
وقتی LED ای می سوزند باعث قطع شدن قسمتی و یا تمام لامپ می شود.
اجزای کلی تشکیل دهنده لامپ LED: 1- فریم (قاب) لامپ : تمامی اجزای لامپ در داخل قاب قرار می گیرند.
حباب نیز نیز جزئی از قاب هست.
2- برد مدار چاپی LED ها: تمامی LED ها با سیم کشی مربوطه روی این برد نصب هستند.
3- درایور: وظیفه آن تبدیل برق قوی خانگی به برق تنظیم شده و مناسب جهت ال ای دی هست.
لامپ های ال ای دی به طور کلی از 5 قسمت مجزا تشکیل شده اند که شامل بدنه، درایور یا برد الکترونیکی، حباب، چیپ ست «صفحه آلومینیومی» و سرپیچ لامپ تشکیل شده است.
حباب لامپ حباب لامپ ال ای دی معمولاً از جنس پلاستیک نسوز بوده و قابلیت انتقال و پراکنده کردن نور را دارد.
بدنه لامپ بدنه لامپ خود شامل دو بخش می شود.
قسمت آلومینیومی داخلی و روکش پلاستیکی که از جنس PBT می باشد.
هدف اصلی بدنه لامپ ها انتقال دمای چیپ های اس ام دی (SMD chips) به محیط بیرون می باشد.
در واقع تنها راه انتقال حرارت تولید شده از چیپ های SMD از طریق بدنه صورت می گیرد.
برد الکترونیکی مدار درایور این قسمت از قطعات الکترونیکی تشکیل شده است و وظیفه اصلی آن انتقال توان و ولتاژ به چیپهای اس ام دی است.
در واقع چیپ های لامپ های ال ای دی عموماً با ولتاژ DC و با جریان ثابت کار می کنند.
لذا به قطعات و مدارهای الکترونیکی نیاز است تا بتوانی برق ac را به DC و متناسب با چیپ ست مورد استفاده تبدیل کرد.
درایور یا اصطلاحاً مدار تغذیه در لامپ های ال ای دی عموماً داخل بدنه لامپ قرار می گیرد و شامل IC، فیوز، سلف، دیود، خازهای الکترولیتی و … می باشد.
خروجی مدار درایور یک ولتاژ DC با جریان کنترل شده را برای چیپ ست تولید می کند.
چیپ ست چیپ ست لامپ های ال ای دی متشکل از یک صفحه آلومینیومی می باشد که روی آن متناسب با توان لامپ تعداد مشخصی چیپ های SMD (دیودهای نورانی) تعبیه شده است.
صفحه آلومینیومی به این دلیل استفاده می شود که دمای دیودهای نورانی اس ام دی مونتاژ شده را به بدنه منتقل کند.
در واقع چیپ های SMD دمای خود را به صفحه آلومینیومی منتقل کرده و سپس به بدنه آلومینیومی و نهایتاً از طریق قسمت پلاستیکی بدنه، گرما به بیرون منتقل می شود.
مراحل تعمیر پنل ال ای دی سقفی اولین مرحله ای که در مواجه با یک چراغ سقفی سوخته روبه رو می شویم این است که با فازمتر کوچک بررسی کنیم که ورودی سیم برق به چراغ برق دارد یا خیر.
زیرا ممکن است به هر دلیلی مانند تمیز کاری تا دست کاری های ایجاد شده در بالای کناف های سقف کاذب سبب شود که سیم برق از آن جدا شود.
اگر مشکل از ورودی سیم برق نبود، بعد از این مرحله یکی از قسمت هایی که امکان خرابی و مشکل دارد ترانس لامپ ال ای دی است.
برای تست این قسمت ساده ترین راه استفاده از ترانس یکی دیگر از هالوژن های سقفی سالم است.
کافیست ابتدا فیش متصل کننده چراغ به ترانس را از آن جدا کنید و چراغ را با ترانس دیگری امتحان کنید.
اگر چراغ روشن شد مشکل را با خرید یک ترانس رفع نمایید که هزینه کمتری نسبت به نسبت به تعویض کل پنل دارد.
اما اگر مشکل از ترانس لامپ ال ای دی سقفی نبود مشکل بعدی قطعا از لامپ های LED داخلی است که قطعا دچار سوختگی شده است.
برای تعمیر این قسمت کافی است پیچ های بدنه اصلی پنل را باز کنیم.
شاید در مدل هایی از نوع پرسی باشد که باید خارهای اتصال صفحه را از بدنه جدا کنید تا به لامپ های هالوژن دسترسی پیدا نمایید.
سپس نوع ال ای دی متناسب با پنل را تهیه کرده و با یک عدد هویه دو سیم پایه چراغ را از لحیم باز کرده و ال ای دی جدید را جایگذین می کنیم.
قسمت پشت چراغ به عنوان یک هیسینک قوی و رابط حرارتی مهم عمل میکند تا مانع از داغ شدن و سوختن سریع لامپ ها می شود.
برای اتصال دقیق و درست بدون فاصله هوایی چراغ به هیت سینک باید از ماده ای به نام خمیر سیلیکون استفاده شود.
خمیر سیلیکون در واقع واسطی بین لامپ و هیت سینک می باشد.
تکنولوژی پنل LED برای روشنایی از سایر پنل ها متفاوت است.
در آن نسبت به سایر لامپها، تراشه های بیشتری وجود دارد و نور بیشتری تولید میکند.
البته این پنل معمولاً در ابعاد بزرگ تولید میشود و به صورت پنل های ۶۰ در ۶۰ و ۵۰ در ۵۰ و یا ۳۰ در ۶۰ و… که می توانند جهت تامین روشنایی محیط های بزرگ مورد استفاده قرار گیرند.
انعطاف در طراحی، میزان روشنایی بالا، طول عمر بالا از ویژگیهای مثبت آن است.
شاید برایتان جالب باشد که بدانید اجزای تشکیل دهنده پنل ال ای دی چیست.
در ادامه از ساختار و اجزای پنل ال ای دی میگوییم: قاب پنل های LED پنل های ال ای دی طوری طراحی و ساخته می شوند که شرایط نوری بهتری را فراهم کنند.
پنل های آرام الکتریک از جنس آلومینیوم یا ABS برای جلوگیری از نشت نور و انتشار گرما به اطراف طراحی شده اند.
به همین خاطر یکی از اجزای مهم این پنل های به حساب می آیند.
لازم به ذکر است در حال حاضر بسیاری از تولیدکنندگان از PVC برای تولید قاب استفاده می کنند.
دیفیوزر پنل های ال ای دی سومین لایه دیفیوزر است.
ال ای دی مورد استفاده در این پنل ها شبیه سایر چراغ های LED معمولی ولی با نور خروجی بالاست.
وظیفه ی دیفیوزر توزیع یکنواخت نور در سراسر سطح است.
صفحه بازتابنده نور پنل های ال ای دی صفحه هدایت کننده نور که به آن صفحه بازتابنده نور نیز گفته می شود یکی دیگر از اجزای اصلی پنل های ال ای دی است.
با حالت جامدی که دارد اثر شگفت انگیزی در کیفیت روشنایی و پخش نور دارد.
صفحه ی انعکاسی به کار رفته در پنل های LED که به منظور بهبود اثر نور استفاده شده است از مواد نانوتکنولوژی تهیه شده است که می تواند انعکاس را به ۹۰ درصد برساند.
تأمین کنندۀ توان پنل LED پنلهای LED سیستم درایور LED دارند.
این سیستم باعث میشود جریان یکنواخت و ثابت انرژی برای لامپ ساخته شود که دو نوع عایقشده و بدون عایق دارند.
درایور پنل LED از بیرون قاب پنل تراشههای LED و SMD را تغذیه میکنند.
بعد از نصب ریل مغناطیسی بهراحتی میتوانید آن را با چراغهای مگنتی مختلف مجهز کرد.
از نورافکن، لامپ شبکه گرفته تا نوار نور مغناطیسی تزئینی، روشنایی خطی فرورفته و غیره را میتوان اعمال کرد.
منبع نور را میتوان آزادانه و برای رفع نیازهای نوری در فضاهای مختلف استفاده کرد.
همچنین در افزایش و یا کاهش تعداد وسایل روشنایی دستتان باز است و محدودیتی برای تعداد چراغهای مگنتی نصبشده در پیست مغناطیسی وجود ندارد.
چراغ ریلی مگنتی که یکی از انواع چراغهای مگنتی است، این قابلیت را دارد که آزادانه حرکت کند و ما بهراحتی زاویه آن را بر اساس مدل دلخواهمان تنظیم کنیم.
در مسیر مغناطیسی که چراغ مگنتی قرارگرفته، چراغها آزادانه حرکت میکنند و لامپ را نیز میتوان آزادانه با توجه به نیاز فضا مرتب کرد.
یکی دیگر از مزیتهای چراغ مگنتی است که بسیاری از چراغهای LED مگنتی دارای زوایای قابل تنظیم هستند، مانند نورافکن مسیر مغناطیسی، نور مشبک مگنتی و غیره که درجه آزادی طراحی نور را افزایش میدهد.
از مزایای دیگر چراغ مگنتی میتوان به این اشاره کرد که طراحی ریل و سبک آنها باعث شده است که بهراحتی باز و بسته شوند.
ابتدا ریلهای چراغ مگنتی را نصب میکنید و بعد لاین مگنتی را روی آن قرار میدهید.
اجزای اصلی چراغ مگنتی یکی از انواع پرطرفدار چراغ مگنتی، چراغ مگنتی ریلی است که بیشتر برای اتاقخواب، اتاق نشیمن، آشپزخانه و اتاق غذاخوری برای خانه، دفتر، موزه و فضای مدرن مورداستفاده قرار میگیرد.
این نوع چراغ دارای سه بخش ریل، چراغ روشنایی، گوشههای از پیش تنظیمشده یا زانوهای آماده است.
ریل ریل که معمولاً از آلومینیوم درجه بالا ساخته میشود برای چراغ مگنتی توکار، روکار و آویز مورداستفاده است.
چراغ از چراغهای مختلفی میتوان برای سیستم چراغ مگنتی ریلی استفاده کرد.
چراغهایی همچون: نقطهای، مشبک، آویز و چراغ ریلی خطی.
زانوهای آماده زانوهای آماده سیستم چراغ ریلی مگنتی را کامل میکند که میتواند به سمت بالا، اطراف و در سراسر دیوارها و سقفها نصب شود.
زانوهای آماده به شما این امکان را میدهد تا محدوده کاربرد چراغ را گسترش دهید.
تعمیر دکوراتیو معمولا برای اجزا زیر صورت می گیرد: 4 عدد LED : در صورت سوختن حتی یکی از LED ها چراغ از کارمی افتد زیرا سیم کشی داخلی سری است.
ترانس : در صورت سوختن ترانس ، ترانس را به طور کامل باید تعویض کنیم و بازه ظرفیت ترانس از معمولا از 1 وات تا 4 وات می باشد.
سیم کشی : در صورت معیوب شدن سیم کشی داخلی باید دکوراتیو را به کارشناس تعمیرات نشان دهید تا عیب یابی کند.
این نوع چراغ نما بیشتر جنبه دکوری داشته و در نورپردازی نمای ساختمان و دکوراسیون داخلی کاربرد دارد.
شکل ظاهری دکوراتیو انواعی دارد چهار طرف سه طرف دو طرف یک طرف که این نوع تنوع ظاهری کاربرد این نوع چراغ را افزایش می دهد.
تکنولوژی پنل LED برای روشنایی از سایر پنل ها متفاوت است.
در آن نسبت به سایر لامپها، تراشه های بیشتری وجود دارد و نور بیشتری تولید میکند.
البته این پنل معمولاً در ابعاد بزرگ تولید میشود و به صورت پنل های ۶۰ در ۶۰ و ۵۰ در ۵۰ و یا ۳۰ در ۶۰ و… که می توانند جهت تامین روشنایی محیط های بزرگ مورد استفاده قرار گیرند.
انعطاف در طراحی، میزان روشنایی بالا، طول عمر بالا از ویژگیهای مثبت آن است.
شاید برایتان جالب باشد که بدانید اجزای تشکیل دهنده پنل ال ای دی چیست.
در ادامه از ساختار و اجزای پنل ال ای دی میگوییم: قاب پنل های LED پنل های ال ای دی طوری طراحی و ساخته می شوند که شرایط نوری بهتری را فراهم کنند.
پنل های آرام الکتریک از جنس آلومینیوم یا ABS برای جلوگیری از نشت نور و انتشار گرما به اطراف طراحی شده اند.
به همین خاطر یکی از اجزای مهم این پنل های به حساب می آیند.
لازم به ذکر است در حال حاضر بسیاری از تولیدکنندگان از PVC برای تولید قاب استفاده می کنند.
دیفیوزر پنل های ال ای دی سومین لایه دیفیوزر است.
ال ای دی مورد استفاده در این پنل ها شبیه سایر چراغ های LED معمولی ولی با نور خروجی بالاست.
وظیفه ی دیفیوزر توزیع یکنواخت نور در سراسر سطح است.
صفحه بازتابنده نور پنل های ال ای دی صفحه هدایت کننده نور که به آن صفحه بازتابنده نور نیز گفته می شود یکی دیگر از اجزای اصلی پنل های ال ای دی است.
با حالت جامدی که دارد اثر شگفت انگیزی در کیفیت روشنایی و پخش نور دارد.
صفحه ی انعکاسی به کار رفته در پنل های LED که به منظور بهبود اثر نور استفاده شده است از مواد نانوتکنولوژی تهیه شده است که می تواند انعکاس را به ۹۰ درصد برساند.
تأمین کنندۀ توان پنل LED پنلهای LED سیستم درایور LED دارند.
این سیستم باعث میشود جریان یکنواخت و ثابت انرژی برای لامپ ساخته شود که دو نوع عایقشده و بدون عایق دارند.
درایور پنل LED از بیرون قاب پنل تراشههای LED و SMD را تغذیه میکنند.
جهت تعمیر این نوع چراغها دو قسمت ال ای دی و درایور راهانداز میبایست کنترل شود.
ال ای دی این نوع چراغها به دلیل اینکه از نوع cob میباشد در صورت خرابی میبایست به طور کامل تعویض شود.
همچنین باید به صورت کاملا محکم و با استفاده از خمیر سیلیکون به هیتسینک متصل شود.
چراغ های ریلی که قابل تعمیر هستند شرایط فوق را دارند.
معمولا چیپ و ترانس مشکل دارد.
معمولا مشکلات دیگر لامپ قابل تعمیر نیست.
معمولا ظرفیت لامپ ریلی از 10 وات تا 60 وات می باشد.
چراغ استوانه ای که امروزه در میان محصولات پر کاربرد دنیای نورپردازی قرار گرفته برای جلب نظر و متفاوت کردن نورپردازی قسمت خاصی از محیط به کار می رود.
این چراغ در ابعاد و اندازه های مختلف و همچنین به صورت سقفی و آویز و در رنگبندی و شدت نورهای متفاوت طراحی و تولید می شود.
اگر قصد نورپردازی مکانهای مختلف و ایجاد یک محیط چشم نواز و فضایی روشن و نورانی را دارید، ما به شما چراغ استوانهای را پیشنهاد میکنیم.
این محصولات دارای طراحی بسیار دقیق و ظریف میباشند و در کنار نورپردازی بسیار بالایی که دارند، میتوانند ظاهر محیط را نیز به خوبی حفظ کنند.
ساختار بدنه چراغ استوانه ای سقفی بدنه چراغهای استوانه ای عموما از جنس فلز آهن بوده که مقاومت بسیار بالایی در برابر ضربه و هرگونه فشار مستقیم دارد.
رنگبندی بدنه این چراغها عموما در دو رنگ سفید و مشکی است و جنس رنگ آن مقاومت بالایی در برابر ضربه و خط خوردگی و خش دارد.
برندهای معتبر تولید کننده این چراغها برای اتصالات و سیمکشیهای لامپ از ترمینال و وایرشو استفاده میکنند تا ایمنی را افزایش داده و خطر آتشسوزی را به حداقل برسانند.
لامپ تعبیه شده در این چراغ ها از جنس LED بوده که هم مصرف کمتری داشته باشد هم نور بیشتری در محیط پراکنده کند.
روکش لامپ های استوانه ای در بیشتر مدل ها به صورت مات بوده تا از اذیت شدن چشم ها جلوگیری کند.
در داخل این چراغ یک سرپیچ سرامیکی GU10 تعبیه شده تا اگر لامپ در ساعتهای طولانیمدت روشن بماند، حرارت و گرمای تولید شده به سرپیچ لامپ هیچ آسیبی نرساند.
تمام اتصالات برقی در سرپیچ این لامپ به منظور افزایش ایمنی، با ترمینال و وایرشو انجام شده است.
همچنین خود سرپیچ نیز با نگهدارنده ای فلزی به بدنه متصل شده است.
از دیگر مزایای چراغ استوانه ای می توان به این نکته اشاره کرد که فاقد اشعه فرابنفش و مادون قرمز هستند و نوردهی موضعی در آن باعث میشود هیچ آسیبی به چشمها نرسد.
برخلاف لامپهای قدیمی که با کوچکترین ضربه می شکنند این لامپ ها در برابر ضربه مقاومت بالایی دارند.
و کاملا ضد خش و ضد خط خوردگی هستند.
با داشتن عمر مفید حدود 25000 ساعت یکی از ماندگارترین نمونه چراغهای نورپردازی را میتوانیم داشته باشیم و از این حیث بسیار مقاوم و بادوام هستند.
با استفاده از این چراغ ها تا حدود 85% می توان در مصرف برق صرفه جویی کرد.
این لامپها اکثرا دارای درجه حفاظت خوبی هستند و در برابر نفوذ هرگونه رطوبت هم مقاومت بسیار بالایی دارد.
بعد از نصب ریل مغناطیسی بهراحتی میتوانید آن را با چراغهای مگنتی مختلف مجهز کرد.
از نورافکن، لامپ شبکه گرفته تا نوار نور مغناطیسی تزئینی، روشنایی خطی فرورفته و غیره را میتوان اعمال کرد.
منبع نور را میتوان آزادانه و برای رفع نیازهای نوری در فضاهای مختلف استفاده کرد.
همچنین در افزایش و یا کاهش تعداد وسایل روشنایی دستتان باز است و محدودیتی برای تعداد چراغهای مگنتی نصبشده در پیست مغناطیسی وجود ندارد.
چراغ ریلی مگنتی که یکی از انواع چراغهای مگنتی است، این قابلیت را دارد که آزادانه حرکت کند و ما بهراحتی زاویه آن را بر اساس مدل دلخواهمان تنظیم کنیم.
در مسیر مغناطیسی که چراغ مگنتی قرارگرفته، چراغها آزادانه حرکت میکنند و لامپ را نیز میتوان آزادانه با توجه به نیاز فضا مرتب کرد.
یکی دیگر از مزیتهای چراغ مگنتی است که بسیاری از چراغهای LED مگنتی دارای زوایای قابل تنظیم هستند، مانند نورافکن مسیر مغناطیسی، نور مشبک مگنتی و غیره که درجه آزادی طراحی نور را افزایش میدهد.
از مزایای دیگر چراغ مگنتی میتوان به این اشاره کرد که طراحی ریل و سبک آنها باعث شده است که بهراحتی باز و بسته شوند.
ابتدا ریلهای چراغ مگنتی را نصب میکنید و بعد لاین مگنتی را روی آن قرار میدهید.
اجزای اصلی چراغ مگنتی یکی از انواع پرطرفدار چراغ مگنتی، چراغ مگنتی ریلی است که بیشتر برای اتاقخواب، اتاق نشیمن، آشپزخانه و اتاق غذاخوری برای خانه، دفتر، موزه و فضای مدرن مورداستفاده قرار میگیرد.
این نوع چراغ دارای سه بخش ریل، چراغ روشنایی، گوشههای از پیش تنظیمشده یا زانوهای آماده است.
ریل ریل که معمولاً از آلومینیوم درجه بالا ساخته میشود برای چراغ مگنتی توکار، روکار و آویز مورداستفاده است.
چراغ از چراغهای مختلفی میتوان برای سیستم چراغ مگنتی ریلی استفاده کرد.
چراغهایی همچون: نقطهای، مشبک، آویز و چراغ ریلی خطی.
زانوهای آماده زانوهای آماده سیستم چراغ ریلی مگنتی را کامل میکند که میتواند به سمت بالا، اطراف و در سراسر دیوارها و سقفها نصب شود.
زانوهای آماده به شما این امکان را میدهد تا محدوده کاربرد چراغ را گسترش دهید.
بعد از نصب ریل مغناطیسی بهراحتی میتوانید آن را با چراغهای مگنتی مختلف مجهز کرد.
از نورافکن، لامپ شبکه گرفته تا نوار نور مغناطیسی تزئینی، روشنایی خطی فرورفته و غیره را میتوان اعمال کرد.
منبع نور را میتوان آزادانه و برای رفع نیازهای نوری در فضاهای مختلف استفاده کرد.
همچنین در افزایش و یا کاهش تعداد وسایل روشنایی دستتان باز است و محدودیتی برای تعداد چراغهای مگنتی نصبشده در پیست مغناطیسی وجود ندارد.
چراغ ریلی مگنتی که یکی از انواع چراغهای مگنتی است، این قابلیت را دارد که آزادانه حرکت کند و ما بهراحتی زاویه آن را بر اساس مدل دلخواهمان تنظیم کنیم.
در مسیر مغناطیسی که چراغ مگنتی قرارگرفته، چراغها آزادانه حرکت میکنند و لامپ را نیز میتوان آزادانه با توجه به نیاز فضا مرتب کرد.
یکی دیگر از مزیتهای چراغ مگنتی است که بسیاری از چراغهای LED مگنتی دارای زوایای قابل تنظیم هستند، مانند نورافکن مسیر مغناطیسی، نور مشبک مگنتی و غیره که درجه آزادی طراحی نور را افزایش میدهد.
از مزایای دیگر چراغ مگنتی میتوان به این اشاره کرد که طراحی ریل و سبک آنها باعث شده است که بهراحتی باز و بسته شوند.
ابتدا ریلهای چراغ مگنتی را نصب میکنید و بعد لاین مگنتی را روی آن قرار میدهید.
اجزای سیستم مولتی ترک درایور (منبع تغذیه): برای تبدیل برق 220 ولت به ولتاژ 48 (ولتاژ ایمن) ریل های مگنتی توکار، روکار و آویز (با تنوع 7 مدل نصب) فیدرهای ورودی برق و انتقال جریان برق در ریل ها منابع روشنایی متنوع به صورت نور خطی، نور متمرکز و نور دکوراتیو انواع ریل مولتی ترک و آموزش نصب ریل های مولتی ترک از جنس آلومینیوم اکسترودی بوده و در رنگ های مشکی، سفید و نقره ای و همچنین در رنگ های سفارشی قابل تولید می باشند.
برق 48 ولت DC از درایور به سرتاسر ریل منتقل می شود و این برق هیچگونه خطری برای کاربران ندارد.
صنایع روشنایی نورانه با توجه به نوع کاربرد و محل استفاده، اقدام به تولید و عرضه این ریل ها بصورت توکار ، روکار و آویز در انواع و مقاطع مختلف نموده است.
